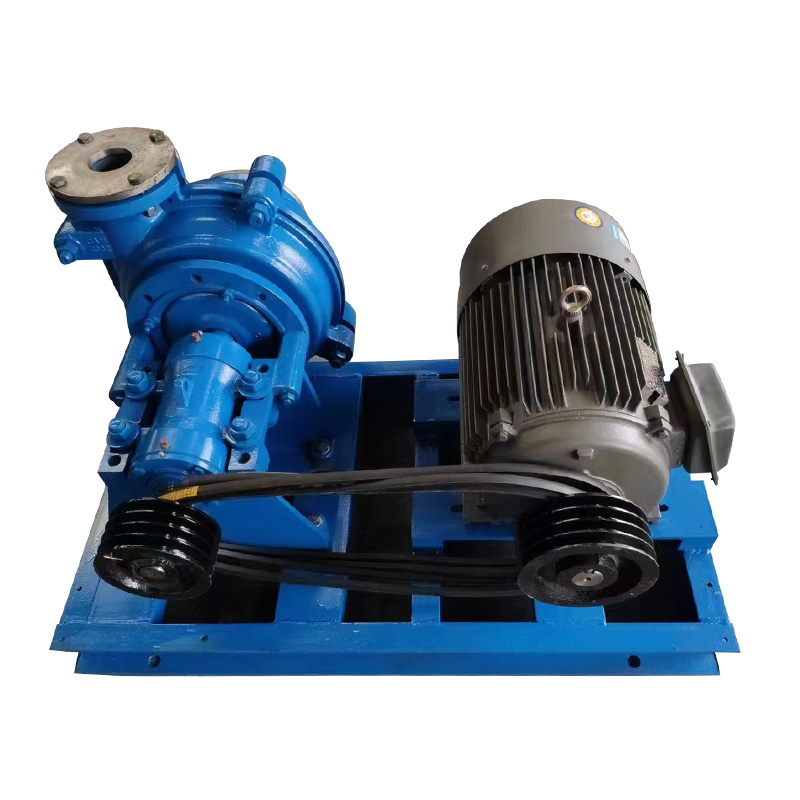

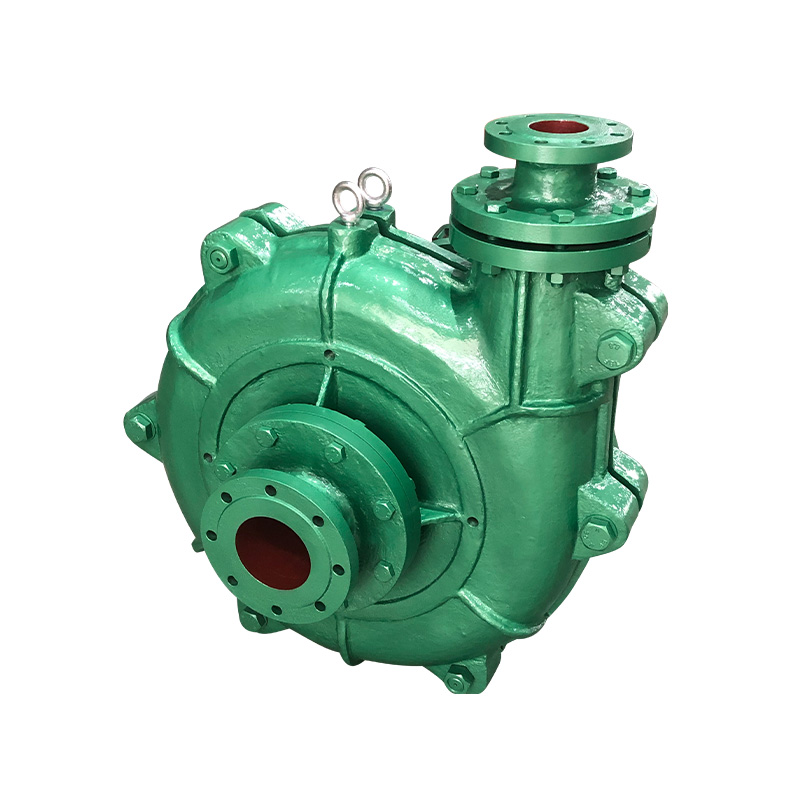

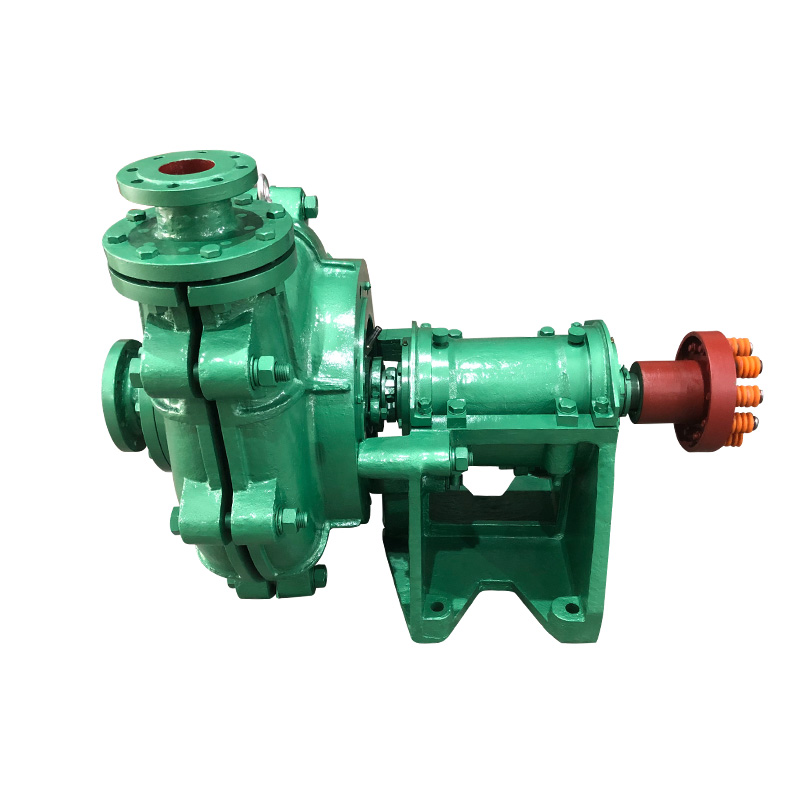

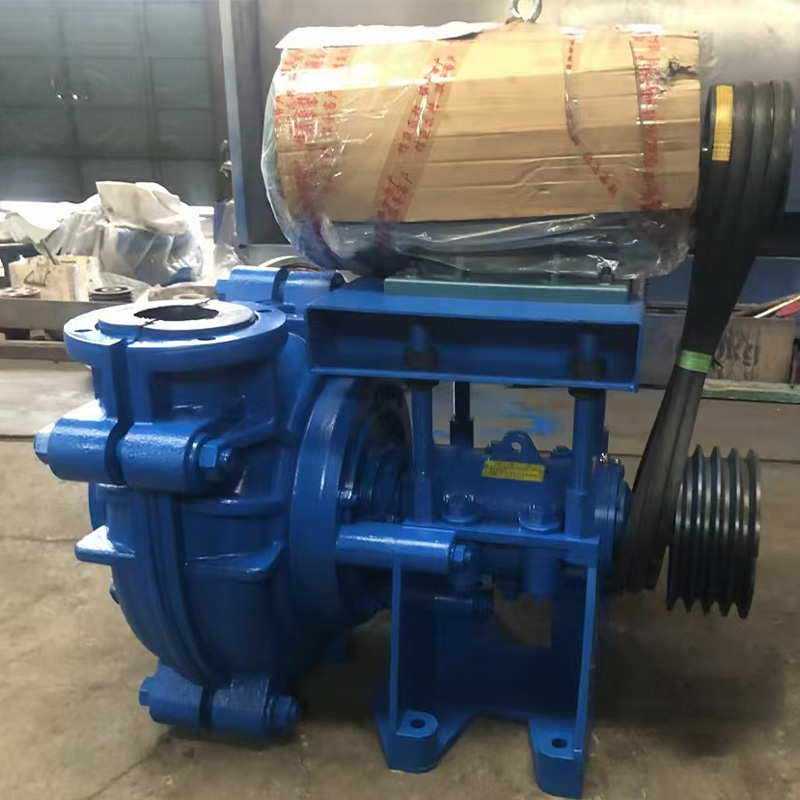

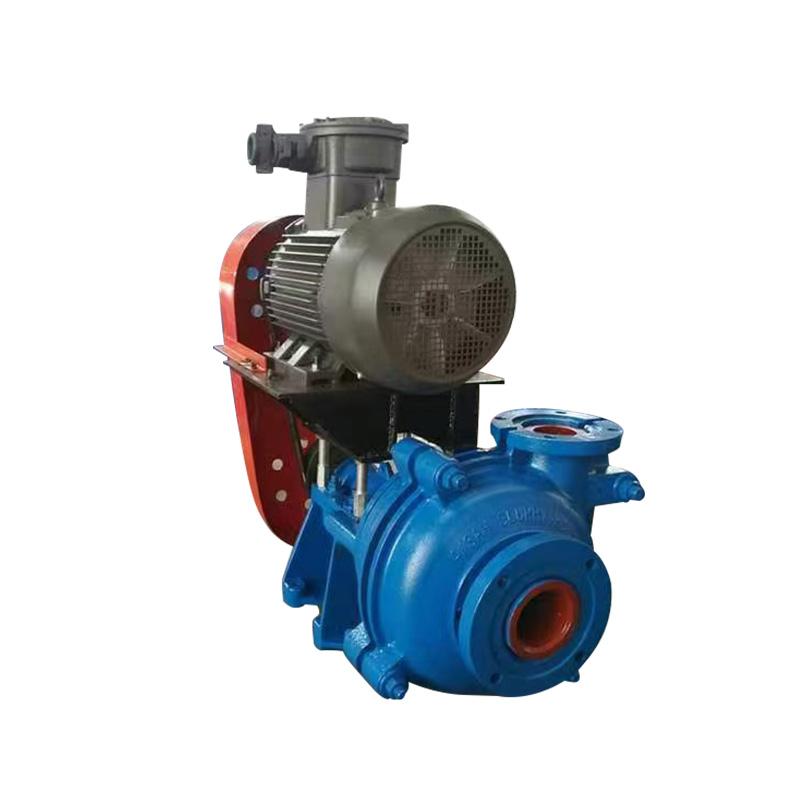

Come una singola fase-singolo a singolo sezione orizzontale di tipo centrifugo di tipo cantilever, la pompa di liquame Model ZM (SLAG) è progettata per assorbire i vantaggi di prodotti simili da casa e a bordo. È conveniente da installare e facile da smontaggio e riparazione.
La parte della testa della pompa: la pompa di liquame Model ZM (SLAG) ha in bricioli a doppia pompa nella struttura. Vale a dire, è costituito da un involucro della pompa anteriore, involucro della pompa posteriore, piastra di guarta anteriore, piastra di protezione posteriore, guaina e involucro dell'albero. Le parti di contatto del flusso sono realizzate con materiali CR26 、 CR30, mentre la parte anteriore e
Gli involucri della pompa posteriore sono realizzati in ghisa grigia o ghisa nodulare. Le prese della pompa possono essere installate a intervalli di 450 ， a otto angoli, in base ai requisiti dell'utente. Nelle piastre di copertura anteriore e posteriore, ci sono lame posteriori per ridurre la perdita, in modo da prolungare la vita e aumentare l'efficienza della pompa.
La parte della guarnizione dell'albero: la guarnizione dell'albero ha due forme: la guarnizione dell'albero della ruota della lama ausiliaria e la guarnizione di riempimento. La guarnizione dell'albero della ruota ausiliaria è presente senza diradamento o liquame, lunga durata del sigillo, un buon effetto di tenuta, ecc. La guarnizione di riempimento ha una struttura semplice ed è conveniente da riparare.
Parte di trasmissione: la pompa di liquame Model ZM (SLAG) può essere guidata direttamente. Il supporto del cuscinetto, in combinazione con il corpo del cuscinetto, ha un'alta resistenza nella struttura, il grande diametro dell'albero della pompa, una buona flessibilità e un breve cantilever. Anche se in cattive condizioni di lavoro, non possono sorgere flessione e vibrazioni. A causa dell'utilizzo di pesanti cuscinetti a rulli a cono singolo, può sopportare i carichi assiali e radiali della pompa. L'albero è lubrificato con olio. Ad entrambe le estremità del corpo del cuscinetto, ci sono coperture per cuscinetti, all'interno delle quali c'è un anello di tenuta. L'anello può effettivamente proteggere la sospensione del minerale dalla penetrazione e dall'olio lubrificante dalla perdita. Ciò può assicurarsi che il cuscinetto possa funzionare in modo sicuro. In conformità con i requisiti degli utenti, la parte di guida del cuscinetto può essere in tipo a doppia apertura e lubrificata con olio sottile. Questo può ridurre la temperatura dell'albero.
