Quali specifiche definiscono una pompa di processo petrolchimica affidabile?

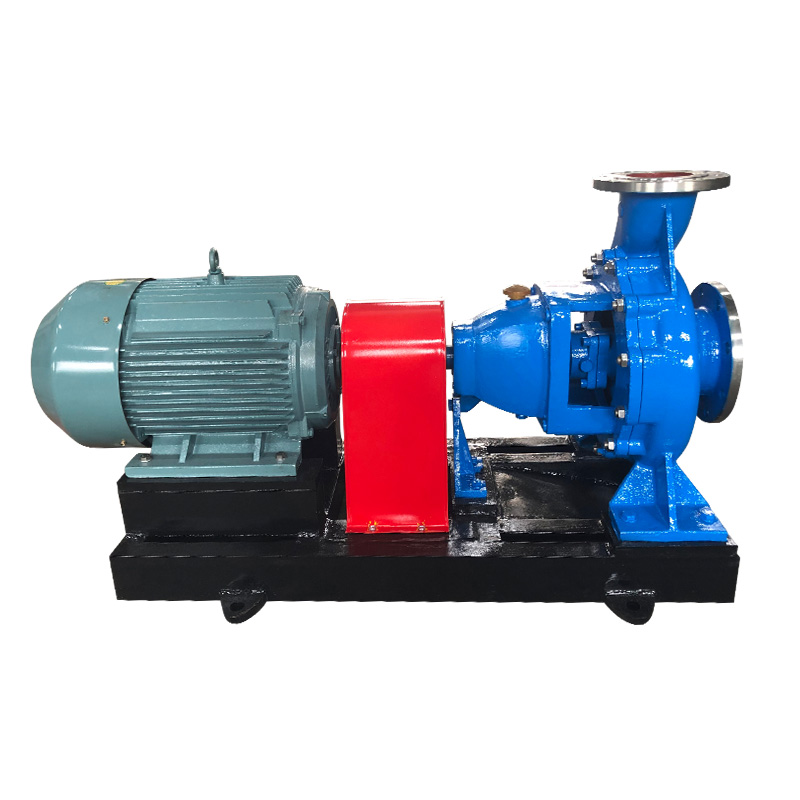

Selezione dell'ottimale Pompa per processi petrolchimici richiede una conoscenza approfondita della dinamica dei fluidi, della scienza dei materiali e degli standard di conformità del settore. Per i team di approvvigionamento tecnico e gli operatori degli impianti, le specifiche tecniche determinano l'affidabilità operativa, gli intervalli di manutenzione e i costi totali del ciclo di vita in ambienti di lavorazione chimica esigenti. Questa guida completa esamina i criteri di selezione critici, i quadri di conformità e le tecnologie avanzate delle pompe su misura per le applicazioni industriali.

Standard di settore e quadri di conformità

API 610 rispetto agli standard ANSI/ASME

Le industrie petrolifere e chimiche operano secondo rigorosi standard di apparecchiature che garantiscono sicurezza e intercambiabilità. Comprendere la distinzione tra questi quadri è essenziale per lo sviluppo delle specifiche.

Specifiche della pompa di processo API 610 regolano le pompe centrifughe per carichi pesanti nelle applicazioni petrolifere, petrolchimiche e del gas naturale. Questo standard enfatizza la costruzione robusta con requisiti specifici per:

• Tipi di pompe a sospensione (OH), tra cuscinetti (BB) e sospese verticalmente (VS).
• Durata minima dei cuscinetti di 25.000 ore (3 anni) alle condizioni nominali
• Involucri in acciaio fuso o lega classificati per un minimo di 50 psi sopra la pressione di esercizio massima consentita
• Dimensioni della camera di tenuta dell'albero che accettano tenute meccaniche API 682

Specifiche ANSI/ASME B73.1 si rivolge alle pompe ad aspirazione assiale orizzontale per applicazioni chimiche, concentrandosi su:

• Intercambiabilità dimensionale tra produttori
• Design ad estrazione posteriore che consentono la rimozione del rotore senza disturbare le tubazioni
• Funzionalità di regolazione della tenuta esterna
• Valori di pressione generalmente limitati a 24 bar (350 psi) e 300°C (572°F)

Per gli impianti che trattano idrocarburi a temperatura superiore a 150°C o pressioni superiori a 20 bar, Specifiche della pompa di processo API 610 garantire i necessari margini di sicurezza e l’integrità dei materiali.

Selezione dei materiali per mezzi corrosivi

Gli ambienti petrolchimici richiedono un abbinamento preciso dei materiali per evitare guasti catastrofici. Le specifiche comuni delle leghe includono:

• Acciaio inossidabile 316L : Standard per ambienti con acidi delicati e cloruro inferiori a 50 ppm
• CD4MCu (ASTM A890 Grado 1B) : Acciaio inossidabile duplex che offre una resistenza equivalente alla vaiolatura superiore (PREN > 33) per servizi con acqua di mare e cloruro
• Hastelloy C-276 : Lega di nichel-molibdeno per ambienti ossidanti e riducenti, inclusi cloro umido e acido solforico
• Titanio grado 2 : Eccezionale resistenza alla corrosione in ambienti contenenti cloruro, limitata a 315°C massimo
• Acciai inossidabili duplex 2205/2507 : Alternative economiche alle leghe super-austenitiche con PREN 35-40

La selezione del materiale deve tenere conto della compatibilità galvanica quando metalli diversi entrano in contatto contemporaneamente con fluidi di processo.

Configurazioni di progettazione della pompa centrifuga

Disposizioni a sbalzo e tra cuscinetti

Il pompa centrifuga per impianto chimico la scelta dipende fondamentalmente dai requisiti idraulici e dall'accessibilità alla manutenzione.

Pompe a sbalzo (OH). posizionare la girante sull'estremità dell'albero a sbalzo oltre i cuscinetti:

• Configurazioni monostadio per prevalenze fino a 300 metri
• Ingombro compatto che riduce i requisiti di fondazione
• Design ad estrazione posteriore che consentono la rimozione del rotore senza disturbare il motore o le tubazioni
• Limitazioni: vincoli di deflessione dell'albero a velocità specifiche elevate

Pompe tra cuscinetti (BB). sostenere la girante tra due alloggiamenti dei cuscinetti:

• Configurazioni monostadio (BB1) o multistadio (BB3, BB4, BB5).
• Involucri divisi assialmente che consentono l'ispezione senza disturbare le tubazioni principali
• Maggiore capacità di carico radiale e di spinta
• Necessario per portate superiori a 1.000 m³/h o salti superiori a 400 metri

Ottimizzazione delle prestazioni idrauliche

La selezione del punto di migliore efficienza (BEP) determina l'affidabilità a lungo termine. Operare oltre l'80-110% del flusso BEP crea:

• I carichi di spinta radiale aumentano l’usura dei cuscinetti
• Ricircolo che provoca cavitazione della girante
• La flessione dell'albero supera le tolleranze di eccentricità della faccia della tenuta

I calcoli della velocità specifica (Ns) guidano la selezione della geometria della girante:

Ns = N × √Q / H^0,75

Dove N = velocità di rotazione (rpm), Q = portata (m³/h), H = prevalenza per stadio (m)

• Ns 500-1.500: giranti radiali per applicazioni ad alta prevalenza e bassa portata
• Ns 1.500-5.000: Giranti a flusso misto per applicazioni con prevalenza moderata
• Ns 5.000-10.000: Giranti a flusso assiale per servizi ad alta portata e bassa prevalenza

Tecnologie di tenuta e controllo delle emissioni

Configurazioni di tenuta meccanica

Le normative ambientali e i requisiti di sicurezza promuovono soluzioni di tenuta avanzate Pompa per processi petrolchimici applicazioni.

Tenute meccaniche singole soddisfare servizi non pericolosi e non tossici con disposizioni delle tubazioni Piano 11 (ricircolo dallo scarico della pompa alla camera di tenuta) o Piano 13 (ricircolo all'aspirazione della pompa).

Doppie guarnizioni non pressurizzate (disposizione 2) fornire un contenimento di riserva per fluidi pericolosi utilizzando il Piano 52 (serbatoio esterno con circolazione) o il Piano 53A (fluido barriera pressurizzato).

Doppie guarnizioni pressurizzate (disposizione 3) offrono capacità a zero emissioni di composti organici volatili (COV) e sostanze chimiche tossiche, utilizzando il Piano 53B (sistema di circolazione del fluido barriera) o il Piano 53C (pressurizzazione dell'accumulatore a pistone).

Tecnologia di azionamento magnetico

Pompa petrolchimica a trascinamento magnetico configurazioni che eliminano completamente le tenute meccaniche tramite accoppiamento magnetico sincrono:

• Guscio di contenimento : Struttura in Hastelloy C o titanio che separa il fluido di processo dall'atmosfera
• Materiali magnetici : Samario-cobalto (SmCo) per temperature fino a 350°C, neodimio-ferro-boro (NdFeB) limitato a 150°C
• Perdite per correnti parassite : I gusci metallici di contenimento generano calore che necessita di circolazione; i gusci non metallici (ceramici) eliminano le perdite ma limitano i valori di pressione
• Eseguire la protezione a secco : Necessario per prevenire guasti catastrofici durante la cavitazione o il funzionamento a secco

L'efficienza della trasmissione di potenza varia dall'85 al 95%, con perdite che si manifestano come riscaldamento del guscio di contenimento che richiede calcoli di aumento della temperatura di 15-30°C.

Applicazioni specializzate e condizioni estreme

Progettazione di processi ad alta temperatura

Produttore di pompe di processo ad alta temperatura le capacità affrontano le sfide di dilatazione termica superiori a 400°C:

• Supporto della linea centrale : Mantiene l'allineamento durante la crescita termica, obbligatorio sopra i 175°C secondo API 610
• Collegamenti di tubi flessibili : Assorbire i carichi degli ugelli senza trasmettere forze eccessive al corpo pompa
• Giacche rinfrescanti : Mantenere la temperatura dell'alloggiamento dei cuscinetti al di sotto di 80°C quando si maneggiano fluidi superiori a 300°C
• Procedure di allineamento a caldo : Verificare l'allineamento del giunto alla temperatura di esercizio dopo l'allineamento iniziale a freddo

Ilrmal gradient management prevents distortion of critical seal chamber and bearing housing geometries.

Movimentazione criogenica e multifase

I servizi di gas naturale liquefatto (GNL) e prodotti chimici criogenici richiedono:

• Disegni del cofano estesi : Isolare il fluido di processo freddo dai cuscinetti e dalle guarnizioni a temperatura ambiente
• Verifica dell'infragilimento dei materiali : Prove di resilienza Charpy alle temperature minime di progetto
• Giranti per il trattamento del gas : Progetti di induttori specializzati o giranti aperte che gestiscono frazioni di volume di gas pari al 15-30%.

Strategie di manutenzione e gestione dei componenti

Implementazione della manutenzione predittiva

Le tecnologie di monitoraggio delle condizioni estendono il tempo medio tra le riparazioni (MTBR) per i problemi critici Pompa per processi petrolchimici beni:

• Analisi delle vibrazioni : I limiti di velocità ISO 10816 (4,5 mm/s per pompe di grandi dimensioni, 7,1 mm/s per unità più piccole) rilevano il degrado dei cuscinetti e lo squilibrio della girante
• Monitoraggio della pressione/temperatura della camera di tenuta : Rilevamento tempestivo dell'usura della superficie della tenuta o del blocco della linea di lavaggio
• Analisi della firma corrente : Identifica la deviazione del punto di funzionamento della pompa dal BEP attraverso le variazioni del carico del motore
• Termografia a infrarossi : Individua il surriscaldamento dei cuscinetti e i guasti alla lubrificazione

Inventario e intercambiabilità dei pezzi di ricambio

Parti di riparazione per pompe chimiche ANSI trarre vantaggio dalla standardizzazione dimensionale che consente l’approvvigionamento da più fonti:

• Pezzi di ricambio critici : Albero, cuscinetti, tenuta meccanica, anelli usura corpo, girante (tempi di consegna 12-18 mesi per leghe speciali)
• Pezzi di ricambio consigliati : Guarnizioni, O-ring, facce di tenuta, elementi di accoppiamento
• Risparmi di capitale : Gruppo rotore completo, involucro per servizi ad alto valore

Le pompe API 610 richiedono componenti specifici del produttore grazie a un'ingegneria personalizzata, che necessita di rapporti con i fornitori a lungo termine e accordi completi sui pezzi di ricambio.

Approvvigionamento e valutazione dei fornitori

Criteri di valutazione dell'offerta tecnica

Valutazione completa dei fornitori per pompa centrifuga per impianto chimico gli appalti comprendono:

• Verifica idraulica : Test prestazionali assistiti secondo ISO 9906 Grado 1 o 2, inclusa la verifica NPSH e la misurazione delle vibrazioni
• Certificazione dei materiali : Rapporti di test di macinazione (MTR) con composizione chimica e proprietà meccaniche, identificazione positiva del materiale (PMI) per leghe critiche
• Gestione della qualità : Certificazione ISO 9001, qualifiche di saldatura secondo ASME Sezione IX, procedure NDE (radiografia, ultrasuoni, coloranti penetranti)
• Documentazione : schede tecniche API 610, curve prestazionali, disegni in sezione, manuali di manutenzione, liste ricambi

Analisi dei costi del ciclo di vita

I calcoli del costo totale di proprietà danno priorità al consumo energetico e alla manutenzione rispetto alle spese in conto capitale iniziali:

LCC = C_iniziale C_energia C_mantenimento C_perdita_produttiva - C_residuo

I costi energetici rappresentano tipicamente il 75-85% dei costi totali del ciclo di vita delle pompe a funzionamento continuo. Le garanzie di efficienza con disposizioni di liquidazione dei danni (tipicamente sanzioni per deficit di efficienza dello 0,5-1,0%) tutelano gli interessi degli appalti.

Profilo aziendale: Jiangsu Huanyu Chemical New Materials Co., Ltd.

Fondata nel 1987, Jiangsu Huanyu Chemical New Materials Co., Ltd. opera come produttore specializzato nel settore delle pompe industriali, impiegando oltre 100 dipendenti tecnici e produttivi. L'azienda integra le capacità di produzione di macchinari, trattamento termico, lavorazione a freddo e microfusione all'interno di un quadro di produzione unificato.

Il product portfolio encompasses more than ten series of chemical pumps with over 300 specifications, manufactured from diverse alloy materials including 304, 316L, 904, 2205, 2507, CD4, Hastelloy, titanium, and 2520 stainless steels. Primary product lines include single-stage single-suction chemical centrifugal pumps, liquid pumps, forced circulation pumps, fluorine plastic centrifugal pumps, pompa petrolchimica a trascinamento magnetico unità, pompe autoadescanti e pompe per tubazioni.

Ilse product configurations address varied process conditions and media characteristics across chemical processing, petroleum refining, metallurgical operations, chemical fiber production, and electric power generation sectors. Export markets include Laos, Thailand, Tanzania, Malaysia, and Russia, supporting international industrial infrastructure development.

Situata sul fiume Yangtze, in prossimità del ponte sul fiume Jiangyin Yangtze, la struttura mantiene vantaggi logistici strategici per la distribuzione nazionale e internazionale.

Domande frequenti (FAQ)

Cosa distingue l'API 610 dagli standard ANSI per le pompe nelle applicazioni petrolchimiche?

Specifiche della pompa di processo API 610 impongono costruzioni più pesanti, pressioni nominali più elevate (fino a 200 bar contro 24 bar) e requisiti materiali specifici per i servizi di raffineria. L'API 610 richiede una struttura minima in acciaio fuso, un design dell'albero rigido con rapporti L3/D4 inferiori a 60 e camere di tenuta dimensionate per tenute meccaniche API 682. Le pompe ANSI enfatizzano l'intercambiabilità dimensionale e il design back pull-out per servizi chimici generali a pressioni più basse. Per gli idrocarburi superiori a 150°C o i servizi tossici, la conformità API 610 è generalmente obbligatoria.

Quando è opportuno specificare le pompe a trascinamento magnetico rispetto alle pompe sigillate convenzionali?

Pompa petrolchimica a trascinamento magnetico la selezione è indicata per requisiti a zero emissioni, fluidi tossici o cancerogeni (benzene, idrogeno solforato), fluidi di processo costosi in cui le perdite rappresentano una perdita economica o servizi di vuoto in cui l'ingresso di aria contamina il prodotto. Le limitazioni includono un'efficienza dell'85-95% (rispetto al 95-98% delle pompe convenzionali), vincoli di temperatura basati sulla selezione del materiale magnetico (150°C per NdFeB, 350°C per SmCo) e modalità di guasto catastrofico se funziona a secco. I costi di capitale iniziali sono superiori del 30-50% rispetto alle alternative sigillate, giustificati dall'eliminazione della manutenzione delle guarnizioni e dalla conformità ambientale.

Come seleziono i materiali per ambienti petrolchimici ad alto contenuto di cloruri?

La selezione del materiale richiede il calcolo del numero equivalente di resistenza alla vaiolatura (PREN = %Cr 3,3×%Mo 16×%N). Per concentrazioni di cloruro inferiori a 1.000 ppm a temperature inferiori a 60°C è sufficiente 316L (PREN ~24). I cloruri moderati (1.000-10.000 ppm) richiedono 2205 duplex (PREN 35) o 904L super-austenitico (PREN 34). Ambienti severi che superano 10.000 ppm di cloruro o temperature superiori a 100°C richiedono 2507 duplex (PREN 40), Hastelloy C-276 (PREN 65) o titanio. Produttore di pompe di processo ad alta temperatura la documentazione deve verificare la resistenza all'usura dei componenti in acciaio inossidabile duplex nei gruppi rotanti.

Quali intervalli di manutenzione dovrebbero essere previsti per le pompe petrolchimiche adeguatamente specificate?

Gli obiettivi di tempo medio tra le riparazioni (MTBR) di 48-60 mesi sono raggiungibili con specifiche e funzionamento adeguati. I fattori critici includono il funzionamento entro l'80-110% del punto di migliore efficienza, il mantenimento dei margini NPSH superiori a 1,5 metri (o NPSHA > 1,3×NPSHR), il monitoraggio delle velocità di vibrazione secondo ISO 10816 e l'implementazione di sistemi di supporto della tenuta conformi allo standard API 682. Parti di riparazione per pompe chimiche ANSI la disponibilità e la standardizzazione riducono i tempi di riparazione a 8-24 ore rispetto a 48-72 ore per le unità API 610 personalizzate. La manutenzione predittiva che utilizza l'analisi delle vibrazioni e la termografia previene guasti catastrofici.

Come verifico le garanzie di efficienza delle pompe in fase di approvvigionamento?

Richiedere test prestazionali assistiti secondo ISO 9906 Grado 1 (precisione maggiore) o Grado 2 (accettazione standard) presso la struttura del produttore. I test devono coprire l'intero intervallo operativo, dallo spegnimento all'esaurimento, verificando la prevalenza, il flusso, la potenza, i requisiti NPSH e i livelli di vibrazione. Le tolleranze accettabili secondo API 610 includono: prevalenza ±3% a BEP, efficienza 0% tolleranza negativa (nessuna riduzione dalla garanzia) e NPSHR 0% (nessun aumento dalla garanzia). Includere clausole di risarcimento del danno che specifichino lo 0,5-1,0% del prezzo della pompa per un deficit di efficienza dell'1%. Per pompa centrifuga per impianto chimico applicazioni, richiedono l'efficienza del collegamento acqua, comprese le perdite del motore e della trasmissione, per proiezioni accurate dei costi operativi.

Riferimenti

• Istituto americano del petrolio. (2010). Standard API 610: Pompe centrifughe per l'industria petrolifera, petrolchimica e del gas naturale (11a ed.). Washington, DC: Servizi di pubblicazione API.
• Società americana di ingegneri meccanici. (2012). ASME B73.1-2012: Specifiche per pompe centrifughe ad aspirazione assiale orizzontale per processi chimici . New York: ASME.
• Società americana di ingegneri meccanici. (2019). ASME Sezione IX: Qualifiche di saldatura, brasatura e fusione . New York: ASME.
• Comitato europeo di normalizzazione. (2012). EN ISO 9906:2012: Pompe rotodinamiche — Prove di accettazione delle prestazioni idrauliche — Gradi 1, 2 e 3 . Bruxelles: CEN.
• Istituto Idraulico. (2014). ANSI/HI 9.6.3-2012: Pompe rotodinamiche (centrifughe e verticali) - Linee guida per la regione operativa consentita . Parsippany, NJ: Istituto idraulico.
• Organizzazione internazionale per la standardizzazione. (2016). ISO 10816-7:2009: Vibrazioni meccaniche — Valutazione delle vibrazioni della macchina mediante misurazioni su parti non rotanti — Parte 7: Pompe rotodinamiche per applicazioni industriali . Ginevra: ISO.
• Karassik, IJ, Messina, J.P., Cooper, P., & Heald, C.C. (2008). Manuale della pompa (4a ed.). New York: McGraw-Hill.
• Lobanoff, VS e Ross, RR (1992). Pompe centrifughe: progettazione e applicazione (2a ed.). Boston: Butterworth-Heinemann.
• Stepanoff, AJ (1957). Pompe a flusso centrifugo e assiale: teoria, progettazione e applicazione (2a ed.). New York: John Wiley & Sons.
